JX800 RFID物联网教学实验系统

RFID、WSN物联网教学实验系统是专为高等院校、职高的物联网专业和计算机、 通讯、电子等专业培养学生开发的完整的实验教学系统,结合现在市场需求,用实验方法为学生提供整套实验设备, 使学生能通过直观实验来加深学习理论,RFID教学实验系统是为高等院校进行物联网教学、通讯、 计算机等课程教学配套的RFID、WSN实验装置,是教学的必备实验设备。系统配置的示波器信号测量、 软件信号测量、数据流分析、源程序调用和软件等除应用于教学外,还可应用于产品开发、科学研究和测试等领域。

二十多个大板块模块化设计,即插即用,分原理部分和应用部分,能够独立完成由低频到超高频到微波的所有实验项目,并实现工程常用的应用项目;能够有效地帮助师生全面的了解无线射频RFID,掌握RFID的组成结构、运行环境、工作模式以及应用特点。

JX800 RFID教学实验系统根据市场应用实际情况,结合教学,增加了智能开机验证功能、EAS商品防盗功能、对标签返回信号解码参数的研究、射频调制系数的控制等学习内容,以及提供能进行电子标签设计和制作的课程设计的平台,增强了RFID应用功能,能方便地进行智能货架、智能仓储、智能门禁、研究和创新开发,更加适合实际项目和教学研究的要求,能够提升学生的实际动手能力和解决问题的能力,提高了学生走上社会的工作能力和竞争力。

    JX800 RFID教学实验系统最大的特点:

    一、能直接测量RFID HF 天线。天线是RFID系统中最重要的组成部分之一,通过测量天线SWR值,判断天线性能,学生可以更深刻的了解RFID工作原理,RFID应用特点,才能真正的把RFID技术与RFID实际应用结合起来。这个特点也是别的任何厂家产品都没有的;

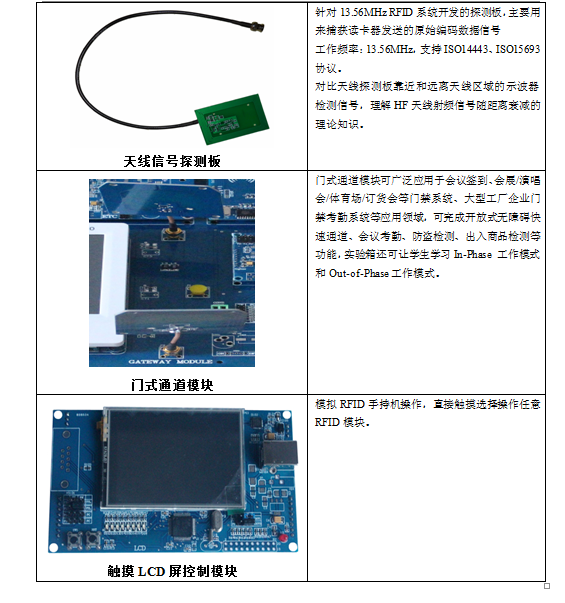

    二、能模拟门式通道工作,可完成开放式无障碍快速通道、会议考勤、防盗检测、出入商品检测等功能,实验箱还可让学生学习In-Phase 工作模式 和Out-of-Phase工作模式。

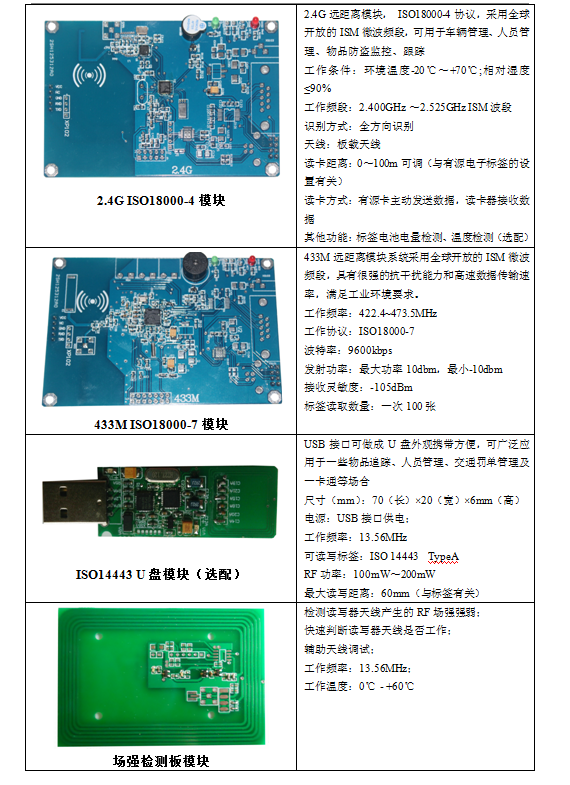

    三、增加了有源433MHz ISO18000-7协议模块,这个频段的产品在部队军工方面广泛使用。

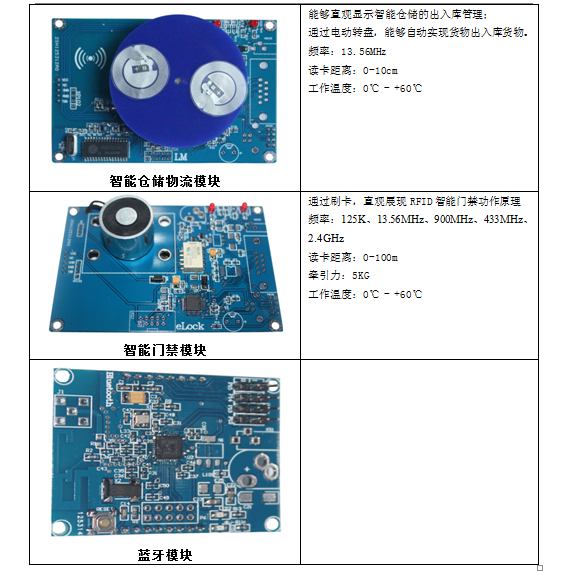

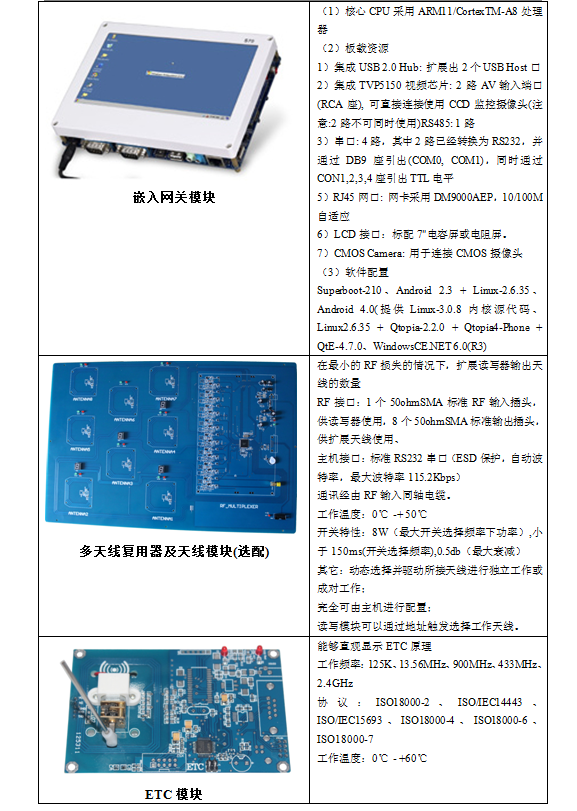

    四、ETC、智能门禁模块部分,能够实现不停车收费ETC、门禁刷卡功能。

    五、核心模块在软件方面都将读写器发送与标签返回的数据提取出来供学生和老师进行观察、解析和验证。

    2.1、硬件方面:

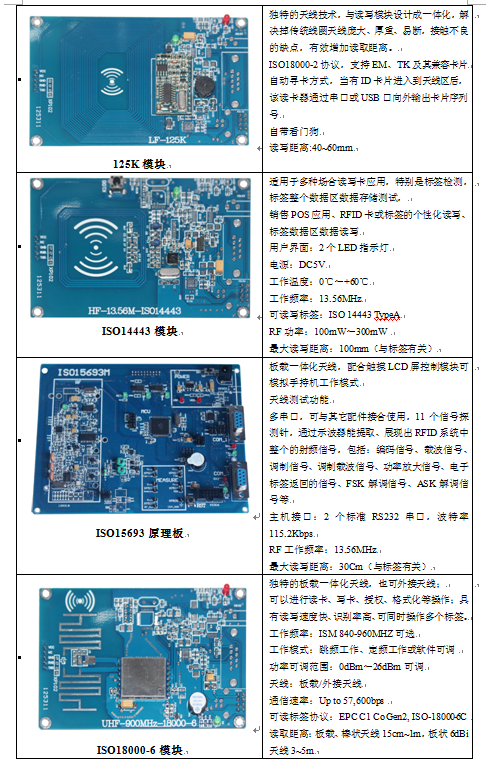

    1、拥有15个强制指令和可选指令的执行,能提取、展现出RFID系统中整个的射频信号,包括:编码信号、载波信号、调制信号、调制载波信号、功率放大信号、电子标签返回的信号、FSK解调信号、ASK解调信号。通过信号输出口连接到示波器上能够非常直观地看清楚了RFID系统中的射频信号。 是研究RFID特征信号,学习RFID技术本质与仅感知RFID读卡功能的区别。所以本实验箱更适合做教学学习用。

    本公司通过使用更底层的技术,采用分立器件,使发射器和接收器分立,并与该读写器的其他组成部分可拆装地连接,可以对发射器和接收器的发射、接收功率进行独立配置,使得我们公司的RFID教学实验产品能够发出能量高、功率大的信号,标签返回信号检测性能更高,读写距离可以达到30cm以上,为现有高频读写器的三倍以上通过直接控制底层器件,可以方便地设置和调整射频调制系数,了解调制系数的概念和作用,掌握产生不同的调制系数的方法。了解不同的调制系数下标签的响应,了解不同标签生产厂家生产的电子标签对调制系数大小的依赖。

    3、公司独立研发的编解码技术,也使本公司RFID教学实验设备一次同时能读取的标签数量达到数百个,是普通读写器能读取标签数量的10倍甚至几十倍,在需求同时大量标签读取的应用方面,独占优势。实验箱配套场强检测板和天线多路复用器,增加学习知识面和实用教学内容;实验箱配套天线信号探测板,增加天线知识的学习和实用的教学内容;实验箱能配套进行标签的设计和制作,是标签设计、制作课程设计的平台。

    2.2、RFID国际标准指令方面

    1、拥有15个强制指令和可选指令的执行。JX800教学实验产品,囊括了当今应用最为广泛的国际标准指令。把RFID国际标准下的技术标准的ISO18000(ISO18000-3,ISO18000-6),ISO15693下面的相关指令拿出来一一进行了解析。把指令包,按照功能作用,一一拆开进行讲析。并且提供大量的实验通过平台,执行指令,直观的告诉使用者,指令里面不同地方的指令内容的作用。是指令和返回数据分析与仅执行RFID标签操作功能的区别。所以本实验箱更适合做教学学习用。

    通过底层软件,能够设置和调整对标签返回信号解码的参数,通过参与对返回的射频信号解码的过程,增强对RFID工作原理的学习效果,包括对FSK数据采样幅度阈值、ASK数据采样幅度阈值、FSK数据采样时序时间阈值、ASK数据采样时序时间阈值、标签识别时FSK模式下的防碰撞阈值、标签识别时ASK模式下的防碰撞阈值等标签返回信号解码时所需要的参数的控制、设置和调整;通过RFID教学实验软件可以提取射频波形、进行数据流分析。

    2.3、软件方面

    我们的RFID教学实验产品,提供了全部的应用系统的源代码,包括图书馆管理系统、枪支管理系统、身份识别应用系统、智能货架系统和仓储管理系统,应用系统多卡发卡软件等系统DEMO软件。让使用者能非常迅速的掌握了应用系统开发的能力。通过实验,可以帮助使用者,不仅使用API接口函数实现RFID应用系统的设计开发,而且还培养使用者从更底层,通过直接命令更加直接的控制读写器,模拟实现实际系统的功能,模拟整个系统的开发流程,实现整个应用系统的功能;

    1、大专、本科院校、物联网专业学院

    2、科研机构、研究室
